Art.Nr. HW2650 RS232-Kabel 3,0m Fr. 15.-
Das RS232-Kabel dient der Verbindung des Geschwindigkeitsmessgeräts SSI300(Verteilerplatine)
mit der seriellen Schnittstelle (D-Sub 9pol) eines PCs.
Art.Nr. HW2600 0,5m Daten-Kabel komplett Fr. 9.-
Art.Nr. HW2602 2,0m Daten-Kabel komplett Fr. 12.-
Art.Nr. HW2605 5,0m Daten-Kabel komplett Fr. 18.-
Art.Nr. HW2610 10,0m Daten-Kabel komplett Fr. 24.-
Anzeigemodul und Verteilerplatine des SSI300 werden mit einem Daten-Kabel verbunden. Sollte das dem SSI300 (Art.-Nr. 5000)
beiliegende 2,0m-Kabel nicht die notwendige Länge haben, kann dieses durch ein Daten-Kabel mit passender Länge ersetzt werden.
Art.Nr. HW9050 Flachband-Kabel 0,5m komplett mit Stecker- und Buchsenleiste Fr. 12.-
(zur Verlängerung der Lichtschranke wenn das beiliegende Kabel von 0,5m nicht ausreicht)
Je nach Einbausituation reichen ab einer Messstrecke von ca. 60cm die dem Geschwindigkeitsmessgerät SSI300 beiliegenden
Flachband-Kabel zur Verbindung der Lichtschranken nicht aus.
Mit dem Flachband-Kabel 0,5m kann eine der Verbindungen verlängert werden.

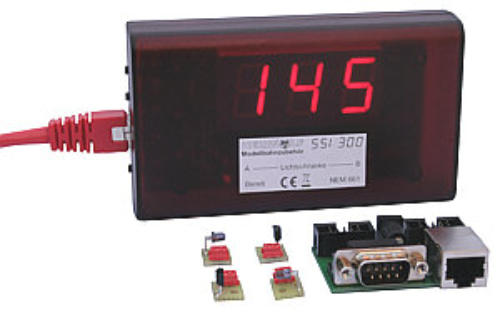

Das Geschwindigkeitsmessgerät SSI300 besteht aus dem Anzeigemodul, einer Verteilerplatine, den beiden Lichtschranken und einem
Steckernetzteil.
Die Lichtschranken werden an Anfang und Ende einer Messstrecke eingebaut. Aus der Fahrzeit durch die Messstrecke und die Länge
der Messstrecke wird die gefahrene Geschwindigkeit entsprechend dem Modellmaßstab ermittelt und angezeigt.
Über eine serielle Schnittstelle können die Messergebnisse an einen PC übermittelt und dort mit dem kostenlos erhältlichen
Windows®-Programm SSIdisp angezeigt, gespeichert und ausgewertet werden.
- Maßstäbe:
1:22,5 1:32 1:43,5 1:45 1:64 1:87
1:120 1:160 1:220 1:450
- Messstrecke: 10,0cm bis 99,9cm
- Messung der Originalgeschwindigkeit oder
nach MOROP-Norm NEM 661(2011)
RS232-Schnittstelle zur Messdatenübermittlung
Lieferumfang:
Anzeigemodul mit Daten-Kabel 2,0m
Verteilerplatine
2x Lichtschranke (Sender, Empfänger, Kabel 0,5m)
Steckernetzteil
Befestigungsmaterial
Gebrauchanleitung
Art.Nr. HW9000 SSI300 Geschwindigkeitsmessgerät CFr. 195.-
Geschwindigkeitsmessgerät
SSI 300
Produkt ist zur Zeit vom Hersteller nicht lieferbar
